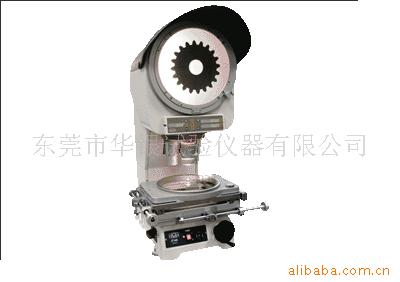

JT14Aφ300数字式投影仪(正像)

JT14Aφ300数字式投影仪(正像)
一、 特点：
   物方工作距离大，大工作台面，大尺寸测量范围
   透射照明均匀，明亮，成像清晰。
   高精度工作台造型新颖美观，传动舒适轻便。
   投影箱升降，Z向调节范围大。
   全正像投影。
   透反射照明，倍率改变时光强可调，适应人眼。
   塔式转盘带三个透镜，切换倍率方便，定位精确。
   整机造型精巧独特，操作方便，符合人性化设计。
   长寿命灯泡。
   两种工作台规格，可供选购。
   大载荷下精度不变。
二、 用途
   本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如，样板、冲压板、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。
   该仪器广泛地用于机械制造业，仪器仪表和钟表行业，有关厂矿的计量室和检查站。
三、 规格参数：
   1、投影屏
      投影屏使用范围（mm）：φ300
      投影屏旋转范围：0°~360°
      旋转角度显示当量：1′
   2、物镜
      放大倍率         10×       20×     50×     100×
      物方线视场       φ30㎜     φ15㎜    φ6㎜      φ3㎜
      物方工作距离     76㎜       71㎜     57㎜     41㎜
      放大倍率误差     0.08%
   3、工作台尺寸：
      金属台面尺寸：350×240㎜
      X、Y座标显示当量：0.001㎜
      玻璃台面尺寸：204×145㎜
      X、Y座标示值准确度(4+40L)μm
      X座标行程：200㎜ 其中L为被测长度,单位m
      Y座标行程：150㎜ 工作台载重:15㎏
      Z座标行程：100㎜（调焦行程＞80㎜）
   4、照明光源
      透射照明：24V 150W卤素灯 反射照明：24V 150W卤素灯
   5、冷却系统 2只轴流风机强制风冷
      电源：110V/220V（AC），50/60HZ
   6、外形尺寸
      长×宽×高：410×650×1070㎜
   7、仪器重量：90㎏
